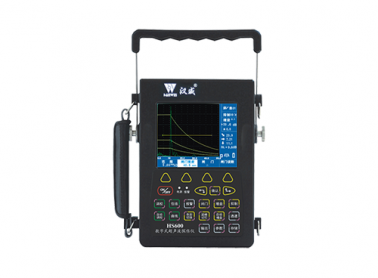

HS 600 数字式超声波探伤仪

HS 600数字式超声波探伤仪是一款便携式探伤仪,性能稳定,设计紧凑,操作性强,性价比高,能够轻松应对各类日常探伤需求。



产品概述

HS 600数字式超声波探伤仪是一款便携式探伤仪,性能稳定,设计紧凑,操作性强,性价比高,能够轻松应对各类日常探伤需求。

功能特点

高速USB接口,传输效率卓越;

一键快速调校,操作简便直观;

内含三十组通道参数,覆盖各类探伤需求;

符合由欧洲标准化委员会(CEN)和国际标准化组织(ISO)联合发布的标准EN ISO 22232-1:2020



技术参数

发射参数

矩形 16 拷贝 2.png

脉冲类型

负方波脉冲

脉冲前沿

<10 ns

阻抗匹配

200Ω、500Ω

发射脉冲电压

200V - 400V

脉冲宽度

30ns-1000ns




接收参数

矩形 16 拷贝 2.png

采样频率/位数

200MHz/10bits

重复频率

15Hz-1000 Hz

动态范围

≥ 30dB

采样深度

512

衰减器精度

<±1dB/12dB

垂直线性误差

≤2%

等效输入噪声

<40nV/√Hz

增益范围/步进

120dB/0.1dB、2dB、6dB(全自动调节)

水平线性误差

≤0.1%

信号带宽

0.5MHz-4MHz ,2MHz-8MHz ,5MHz-15MHz ,0.5MHz-30MHz


声速范围

(300-20000)m/s




综合性能

矩形 16 拷贝 2.png

分辨力

>30dB

检波方式

全检波、正检波、负检波、射频

工作方式

单晶探伤、

双晶探伤

灵敏度余量

≥70dB(Φ2×200mm)






仪器参数

矩形 16 拷贝 2.png

整机尺寸

150×215×51(mm)

显示屏分辨率

640×480

接口

USB2.0

整机重量

1.45 kg(含电池)

电源、电池

DC 24V/3.75A

电池7.4V/12.8Ah

环境温度

(-10-40)℃(参考值)

显示屏尺寸

5.7"

续航时间

≥8小时

相对湿度

(20-95)%RH


应用

锅炉、压力容器、管道及各类金属构件中的焊缝、母板的探伤及测厚
