应用领域
◆ 本设备主要应用于高温、厌水、低温环境的板材检测, 如普通钢、优质钢、合金钢、弹簧钢、不锈钢、工具钢、耐热钢、轴承钢、硅钢和工业纯铁薄板等
检测工艺
◆ 梳状扫查或摆扫扫查检测平底孔或刻槽
◆ 板边采用边探跟踪方式检测平底孔或刻槽
检测标准
◆ API SPEC 5L 《管线钢管规范》(第44版)
◆ GB/T9711.1-1997《石油天然气工业输送钢管交货技术条件第1部分》
◆ GB/T9711.2-1999《石油天然气工业输送钢管交货技术条件第2部分》
◆ GB/T9711.3-2005《石油天然气工业输送钢管交货技术条件第3部分》
◆ ISO3183-3《美国管线规范》
◆ DEP31.40.20.37 (2011)《壳牌管线管规范》
◆ JB/T4730.3-2005《承压设备无损检测-超声检测》
◆ RCC-M、ASME-Ⅲ、Ⅴ和Shell及相关产品超声波探伤要求的技术补充协议

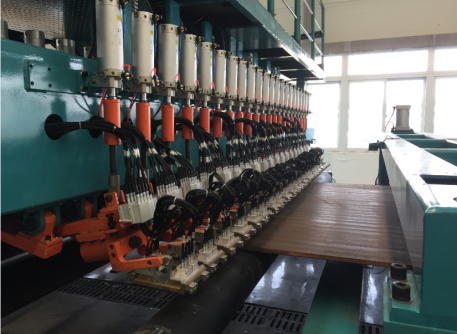

机械结构形式
◆ 龙门横梁式(传统方式)
◆ 亦可根据用户现场具体要求进行定制
系统软件
◆ 全信息记录记录波形,真实1:1还原缺陷位置和长度
◆ 实现分层测厚功能同时记录,自动校准灵敏度
◆ 根据输入的板子的厚度自动设置闸门位置和范围
◆ 自动检测结果可以存储、打印,还可以在存储介质上存储检测记录(检测曲线及其有关数据),工控机永久存储连续检测记录;检测结果需要修改时,使用密码授权
◆ 采用闸门跟踪模式,能有效的解决板子晃动带来的误报
◆ 板 宽:500~5500mm
◆ 板厚:12~60mm
◆ 生产速度:5〜25m/min
◆ 信噪比:≧10dB
◆ 稳定性:≤2dB (8小时内)
◆ 漏报率:0
◆ 误报率:≤1%
◆ 标记精度:± 25mm
◆ 满足GB/T 2970、ASTMA435、ASME SA435、ISO 10893、JISG0801、SEL072、BS 5996、EN10160、 NB47013等标准
无需水
◆ 电磁超声检测技术,无需水耦合,方便环保,尤其 适应北方冬季使用
波形稳
◆ 波形稳定,基本不随探头状态变化而变化,适合工 业在线自动化作业
耐局温
◆ 可应用于高温板材的探伤
结构好
◆ 多达800通道的阵列式扫查,仪器模块化结构,可 轻松升级
易维护
◆ 系统自带自检功能,方便大系统多模块维护工作
传输稳
◆ 基于网络拓扑结构的信号交换机制,传输更稳定, 维护更方便
