特种板材相控阵超声波自动检测系统

用于高铁地板蜂窝板的粘接检测,确定粘接是否可靠

产品概述

应用领域

◆ 主要用于高铁地板蜂窝板的粘接检测,确定粘接是否可靠。蜂窝板表面铺装一层平板,内部为竖直的六边形蜂窝结构。延伸应用于高附加值平板类的钢板、钛板、碳纤维板等;或外部平整,

   内部异性的材 料检测


检测工艺

◆ 探头步进式梳状扫查,检测蜂窝板平面层与垂直层的粘接情况


检测标准

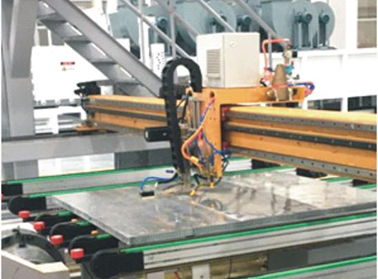

机械结构形式

◆ 龙门架行走式


系统软件(功能描述、界面展示)

相控阵超声波自动检测设备

◆ 全信息记录每个像素点的波形,便于在分析软件里面排查原因

◆ 检测完成之后能自动识别缺陷面积

◆ 自动调整底波幅值,通过补偿把底波校准到同一个水平线上

◆ 自动校准晶片好坏

◆ 在自动检测的过程中,当系统检查到缺陷或分层和测厚耦合不良时,系统将自动产生声光报警


技术规格

◆ 5000mm(长)×3000mm(宽)×50mm(厚:铝合金板厚度为3mm)

◆ 成像精度:max1mm/p


技术优势

◆ 特殊成像算法,保证内部结构复杂工件的成像

◆ 独有面积评估功能,可有效筛选不良品

◆ 系统使用16/128多通道相控阵仪器,配合128线阵高分辨率自聚焦探头,能轻易识别工件内部隔筋

◆ 检测速度快,聚焦灵活,成像法直观易懂,特别适用于内部异形材料的缺陷评判

◆ 工件自动翻面功能,检测更科学
