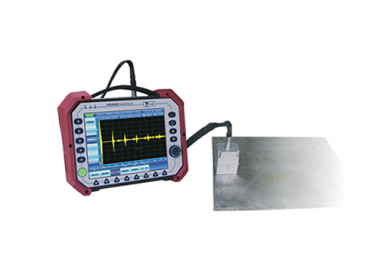

HS 900H型 电磁超声检测仪

HS900H是一款手持式集成压电导波检测、电磁超声导波检测、测厚的多功能一体机



产品概述

◆ HS900H是一款手持式集成压电导波检测、电磁超声导波检测、测厚的多功能一体机


功能特点

◆ 针对多种工件及环境,集成压电导波检测、电磁超声导波检测、测厚等多种功能

◆ 中距离低频压电导波检测,适用于棒材、管材,杆类,匹配压电探头中距离管道检测、路灯杆等腐蚀及内外伤检测

◆ 中距离高频电磁导波检测:适用于板材、棒材、管材、容器等工件内外面缺陷, 匹配电磁导波探头、能激发Lamb波、SH波(水平剪切波)对管道、平板的内外面上缺陷进行检测,表面波探头壳检测工件的裂纹、腐蚀、刻槽等缺陷,体波探头气泡、分层伤,对接焊缝中的未焊透、未熔合等缺陷

◆ 高频电磁测厚检测:检测难加工材料及压力容器,如铸钢,铸铁,奥氏体不锈钢,匹配电磁测厚探头,能对工件进行高、低温下的精准测厚及自动扫查测厚


技术参数

仪器参数

◆ 显示:8.4寸24位TFT_LCD真彩显示(分辨率800 x 600)

◆ 数据存储:内部32GB-SSD存储 ,外接USB可直接存储

◆ 报警器:1个

◆ 供电方式:AC220--DC15V交流适配器,11.1V锂电池

◆ 电池使用时间:≥6小时

◆ 工作温度范围:0℃ - 45℃

◆ 存放温度范围:–0℃ - 50℃(含电池)

◆ 尺寸:250×180×75(mm)

◆ 整机重量:≤ 3.5Kg(含电池)

外部接口:

◆ 通讯接口: USB2.0×2,100M/1000M LAN×1,VGA×1

◆ 编码器接口:具备扫查器位置信息记录接口(编码器接口)2个

◆ 存储:内部硬盘,容量应≥32GB

◆ 外部前置放大器复合线缆接口

◆ 单压电通道

功能参数



电磁通道

压电通道

通道数

高频电磁单通道

常规A超单通道

输出

差分方波输出

负单脉冲(压电通道)、

激励频率

300KHz-6MHz

50ns-10us(压电通道)

激励个数

1-20个可调

单脉冲(压电通道)

激励电压

300Vpp-800 Vpp

300Vpp-800 Vpp

发射功率

瞬时30KW

瞬时3.2KW

检测范围

电磁导波最远检测3m

压电导波最远检测10m

接收带宽

0.3M-6M

50K-2M/0.5M-4M

重复频率

15Hz-300Hz

50Hz-300Hz

采样频率

100M-14Bit

200M-10Bit

增益调节

0-80dB

0-110dB


应用

◆ 适用于各种板材、棒材、管材及金属容器的工件的腐蚀检测


在线视频

适用于各种板材、棒材、管材及金属容器的工件的腐蚀检测。
