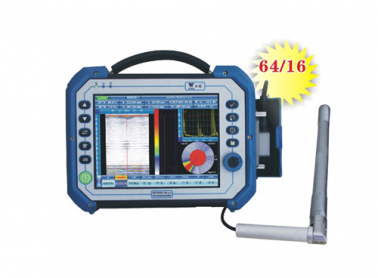

HS PA20-Ae(bolt)超声波相控阵检测仪

HS PA20-Ae(bolt)是一款基于相控阵导波检测技术的螺栓专用检测设备



产品概述

HS PA20-E 是一款32:64检测通道的相控阵检测仪,能够解决更加复杂的相控阵检测需求,检测数据实时分析。

更适用于较复杂结构或材料的超声检测需求,如PE管电、热熔焊;钢骨架PE管电熔焊;复合材料的检测等。

可适配2组TOFD检测通道,能够一次性扫查覆盖100mm厚度的焊缝。


功能特点

32通道并行数模转换,实时相位控制

具备C扫区域定显功能

相控阵、TOFD、A扫一体工作,按键切换,自由验证

高达60Hz 显示刷新率,图形动态效果更佳

全新流程化操作模式,易学易用,图像轻松扫

全角度的DAC曲线制作及补偿功能

多种工件结构模拟功能,缺陷显示直观又明了

全程动态聚焦,聚焦性能更好

具备焊缝模型CAD导入仿真功能

具备高度闸门、声程闸门自动报警功能,缺陷判别更快捷

内置扇扫焊缝翻转功能

支持编码器全程扫查记录。

支持线性扫描,串行扫描,扇形扫描,二维聚焦扫描多种扫描方式

聚焦声线仿真功能,覆盖众多工件模型

具备耦合监控功能

屏幕一键截图和报表功能



技术参数

相控阵参数

矩形 16 拷贝 2.png

通道数

32/64

刷新率

60Hz

增益范围/步进

80dB/0.1dB

系统带宽

0.5MHz-15MHz(-3dB)

延迟精度

2.5ns

数字增益

0dB-30dB

采样频率/位数

100MHz/8bit

检波方式

全检波、正检波、负检波、射频

DAC

16点

采样深度

8192

发射延迟范围

0us-20us

TCG

16点

数字平滑平均

16

发射电压

50V-150V

聚焦模式

动态聚焦

S扫线数

512

脉冲宽度

30ns-500ns(步进10ns)

扫查图像

A/C/D/S/L/3D

重复频率

1.0KHz-5.0KHz

脉冲激发方式

负方波



TOFD参数

矩形 16 拷贝 2.png

发射电压

50V-300V

采样频率/位数

100MHz/10bit

重复频率

100Hz-800Hz

通道数

2对TOFD(2发2收)

数字采样点

1024

刷新率

60Hz

系统带宽

0.5MHz-15MHz(-3dB)

数字平均

8

检波方式

全检波、正检波、负检波、射频

仪器参数

矩形 16 拷贝 2.png

整机尺寸

315×229×84(mm)

屏幕分辨率

1920X1200

报警器

声光报警

整机重量

4Kg(不带电池)

数据存储

64GB

供电方式

DC15V/Bat11.1V

机壳材质

金属

扩展接口

USB2.0×2,VGA

续航时间

连续工作4小时以上(锂电池供电)

屏幕尺寸

10.1''

编码器接口

2个

工作温度

(-10-40)℃(参考值)


应用

双侧小径管

风电法兰,叶片检测

风电变桨轴承

中径管单侧扫查

TKY对接焊缝




在线视频

螺栓检测
